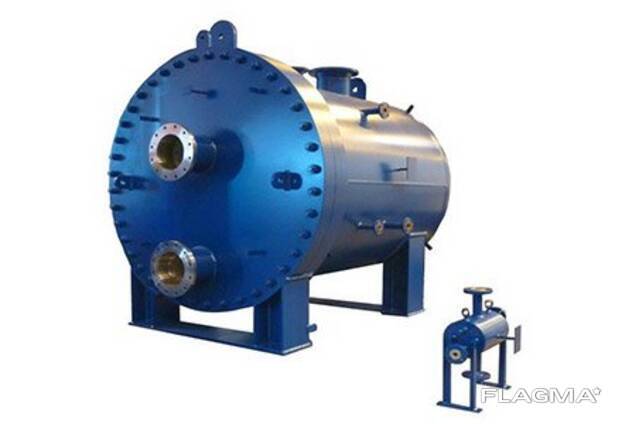

Теплообменник пластинчатый

Описание
Сварные кожухопластинчатые теплообменники совмещают в себе все преимущества пластинчатого и кожухотрубного теплообменников и являются надёжными, компактными устройствами без уплотнений.

Они характеризуются высоким коэффициентом теплопередачи и хорошей стойкостью к высоким температурам (до 900°С) и давлениям (до 140 бар).

Конструкция и принцип действия сварных кожухопластинчатых теплообменников:

Сердцевиной кожухопластинчатого теплообменника является полностью сварной пакет пластин, помещённый во внешний кожух. Пластины сначала свариваются попарно между собой в портах, а затем по периметру в пакет, который затем помещается в цилиндрический кожух.

Одна среда входит и выходит через присоединительные патрубки сварного пакета пластин. Эти патрубки вварены в крышку кожуха (поток по стороне пластин).

Другая среда входит через присоединительный патрубок, расположенный на цилиндрической поверхности кожуха, направляется в каналы между пластинами при помощи периферийных металлических направляющих и выходит через выходной патрубок (поток по стороне кожуха).

Конструкция может быть полностью сварной или в отдельных случаях, при одноходовом варианте по стороне пластин, со съемной крышкой, что позволяет вынимать пакет пластин для осмотра и чистки. Кроме того, возможно компактное исполнение – в этом случае входной и выходной патрубок кожуха располагаются на передней крышке теплообменника.

Движение потоков может быть реализовано по принципу противотока, прямотока и перекрестного потока.
При необходимости (малые разности температур между теплоносителями) цельносварные теплообменники могут быть изготовлены в многоходовом исполнении, как по стороне пластин, так и по стороне кожуха.
По стороне кожуха ходы формируются при помощи специальных разделительных и направляющих элементов.

Общие рабочие параметры:

Максимальная мощность до 100 MВт
Рабочая температура от - 200 °C до 600 °C
Максимально допустимая температура до 900 °C
Рабочее давление 16, 25, 40, 100 бар
Максимально допустимое давление до 140 бар
Основные отрасли применения кожухопластинчатых теплообменников в химической и нефтехимической промышленности; в холодильной технике (каскады); в теплоэнергетике (паровые конденсаторы).

Применяемые среды:

жидкость/жидкость;
газ/жидкость;
газ/газ.
Основные варианты исполнения:
каскадные системы;
конденсаторы;
DX-испарители;
испаритель/сепаратор;
испарители затопляемого типа;
сетевые водонагреватели;
маслонагреватели/охладители;
системы аммиачной адсорбции.
форма лплато любая
