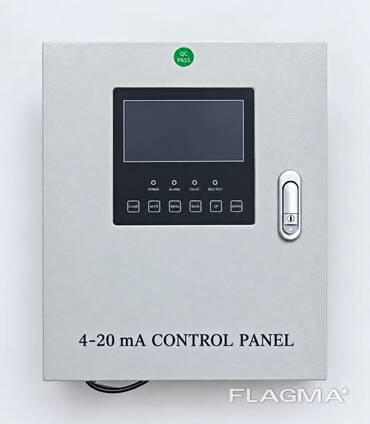

Пульт для контроля до 32 газоанализаторов по интерфейсу 4-20 mA (контрольная панель)

Промышленная мультиканальная система контроля загазованности. Поддерживает до 32 датчиков с сигналом 4-20 мА, управляет вентиляцией и клапанами через реле, оснащена выходом RS-485 и имеет сертификат SIL2. Доступны взрывозащищённое исполнение и встроенный ИБП.

Система обеспечивает непрерывный автоматический мониторинг воздушной среды в рабочей зоне. Устройство отслеживает концентрацию горючих и токсичных газов, а также уровень кислорода — в зависимости от типа подключённых датчиков. Главная задача — промышленная безопасность персонала и защита объекта от аварийных ситуаций.

Монтаж: корпус в сборе, настенное размещение.

Интерфейс: передняя панель с цветным ЖК-дисплеем и кнопками управления.

Опции (по запросу):

взрывозащищённое исполнение;
встроенный источник бесперебойного питания (ИБП).

Функциональные возможности
Масштабируемость: поддержка до 32 газоанализаторов с выходным сигналом 4-20 мА (трёхпроводная схема). Позволяет одновременно контролировать разные типы газов на одном пульте.

Управление внешними устройствами: встроенные блоки реле (3 пары) для автоматического управления вентиляцией, запорными клапанами, световой и звуковой сигнализацией.

Связь и память: выход RS-485 для интеграции с компьютером или сетью; встроенная память для фиксации превышений, часы и таймер.

Организация работы и настройки
Подключение: каждый газоанализатор подключается к отдельному измерительному каналу.

Индикация: на дисплее пульта отображается информация с каждого подключённого датчика в реальном времени.

Преимущества модели
Гибкость конфигурации: исполнения на 8, 16, 24 или 32 анализатора.

Надёжность: функция самотестирования оборудования.

Совместимость: поддержка оборудования различных марок.

Визуализация: ЖК-дисплей с подсветкой.

Интеграция: цифровой выход RS-485 для внешних устройств.

Оповещение: звуковая и световая сигнализация.

Безопасность: сертификация SIL2.

Технические характеристики
Параметр Значение
Выход с пульта на внешние устройства цифровой RS-485
Коммутируемый ток и напряжение на встроенных выходных реле 24 В / до 5 А
Коммутируемый ток и напряжение на силовых реле 220 В / 5 А
Питание 220 В
Потребляемая мощность до 8 Вт
Тип входного сигнала с газоанализатора аналоговый 4-20 мА
Число подключаемых газоанализаторов 8 / 16 / 24 / 32
